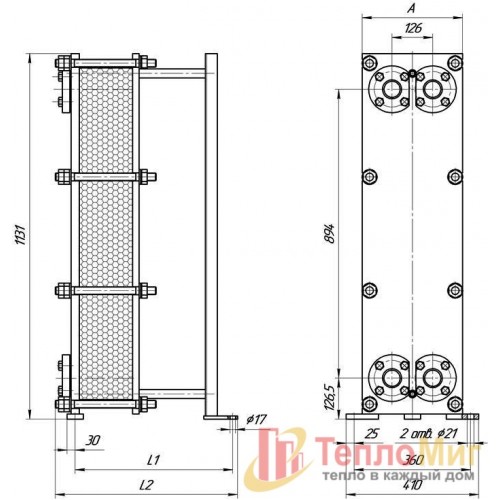

Модель ЭТ-020с
Подробное описание:
ЭТ-020с (1,0 МПа)
Номер рамы | Порт | А, мм | L1, мм | L2, мм | Кол-во пластин | Масса, кг | Поверхность теплообмена, м2 | Основной крепеж |
1 | Ду50 | 290 | 348 | 406 | 5 - 20 | 130 155 | 0,6 5,6 | М16, 10 шт |
2 | 593 | 651 | 21 55 | 160 200 | 5,8 14,6 | |||
3 | 843 | 906 | 56 90 | 210 265 | 14,8 26,6 | |||
4 | 1093 | 1151 | 91 150 | 270 325 | 26,8 37,6 | |||
5 | 1495 | 1651 | 151 - 200 | 335 390 | 37,8 49,6 |
ЭТ-020с (1,6 МПа)
Номер рамы | Порт | А, мм | L1, мм | L2, мм | Кол-во пластин | Масса, кг | Поверхность теплообмена, м2 | Основной крепеж |
1 | Ду50 | 310 | 348 | 425 | 5 - 20 | 180 205 | 0,6 5,6 | М24, 8 шт |
2 | 593 | 670 | 21 55 | 215 255 | 5,8 14,6 | |||
3 | 843 | 925 | 56 90 | 265 320 | 14,8 26,6 | |||
4 | 1093 | 1170 | 91 150 | 330 385 | 26,8 37,6 | |||
5 | 1495 | 1670 | 151 - 200 | 405 - 460 | 37,8 49,6 |
